VERZAHNUNG

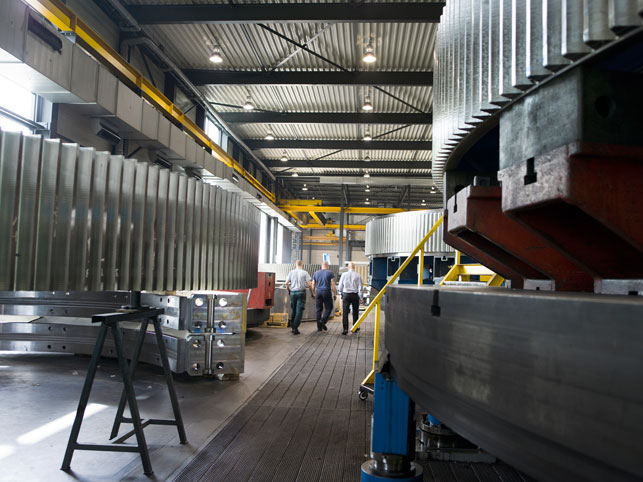

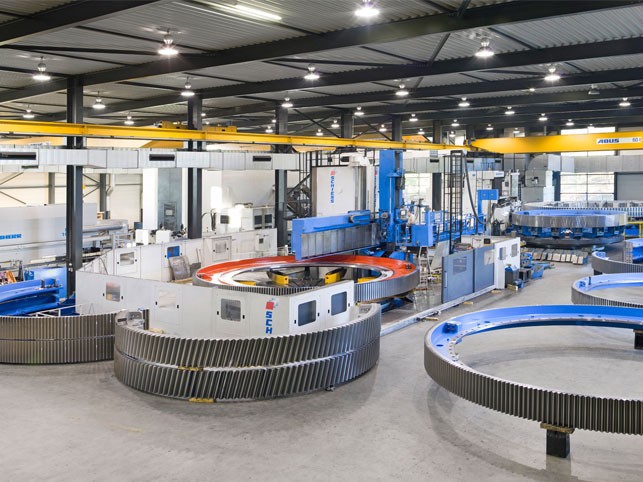

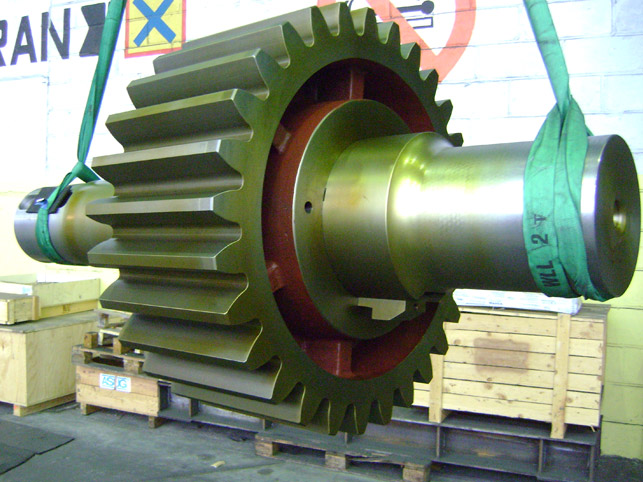

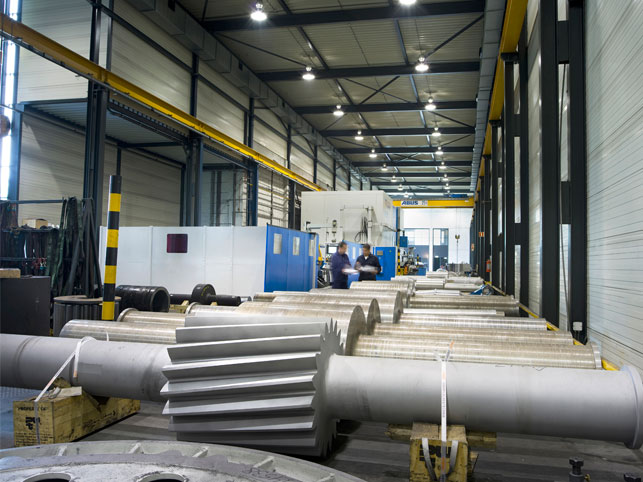

Wir fertigen für Sie auf modernsten Maschinen unter konstanten Umgebungstemperaturen Großverzahnungen wie Zahnkränze, Zahnräder, Ritzel und Ritzelwellen.

Die Fertigung erfolgt nach Kundenzeichnung oder nach unserer Maßaufnahme und eigener Verzahnungsberechnung.

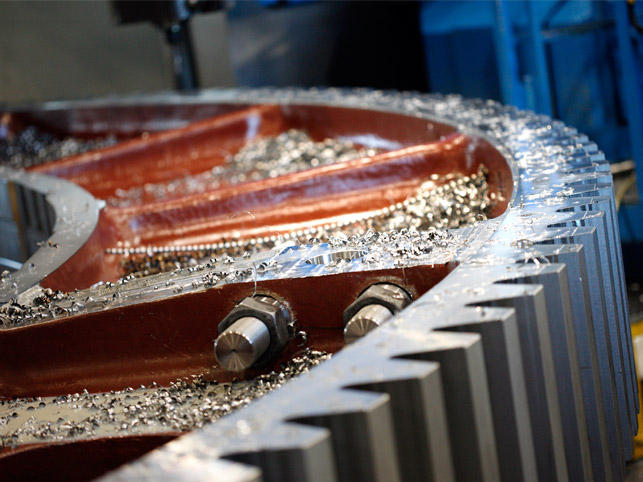

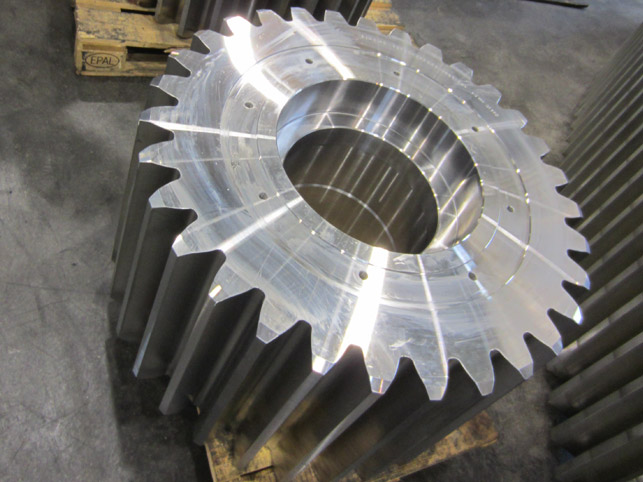

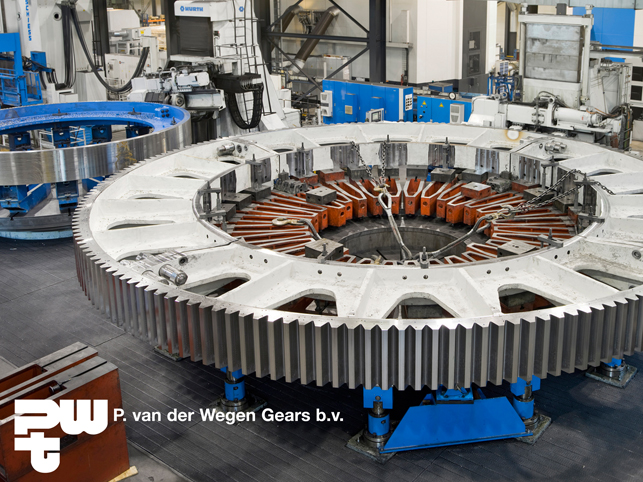

Zahnkränze für Antriebe von Zementmühlen und Zementöfen bieten wir als Schweißkonstruktion mit geschmiedeter Bandage an. Aber auch Gusswerkstoffe (Grau-, Sphäro- oder Stahlguss) sind nach Kundenwunsch regelmäßig in der Fertigung.

Auf Wunsch ändern wir bestehende Konstruktionen von gegossenen Zahnkränzen hin zu geschweißten Konstruktion mit geschmiedeter Bandage, was heute der höchste Stand der Technik ist. Diese sind höher belastbar, frei von inneren Fehlern und kostengünstiger.

Verzahnungsfräsen

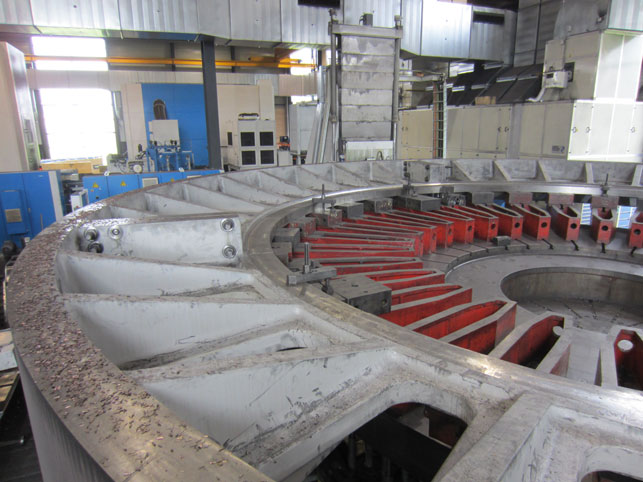

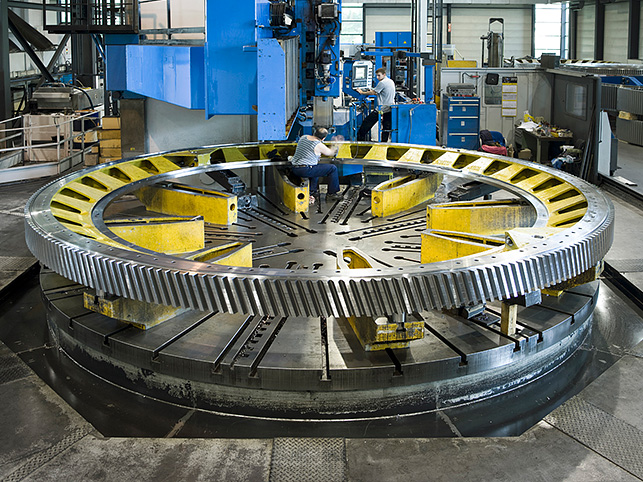

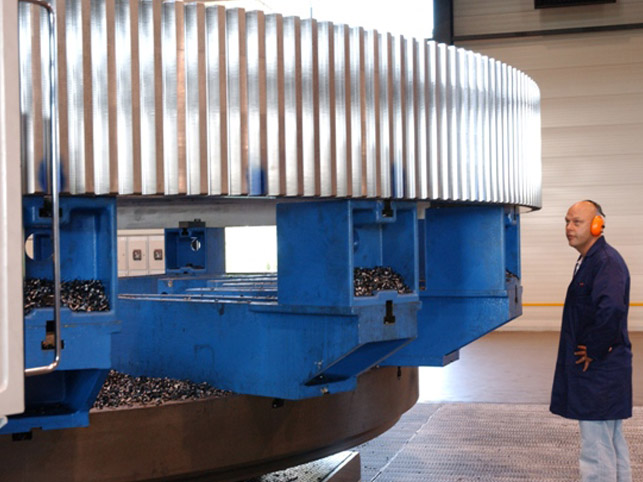

Wir fertigen Verzahnungen bis zu Modul 150 und einem Außendurchmesser von 30.000 mm auf modernsten CNC-Maschinen mit Hartmetallfräsern.

Wir fräsen bis Modul 120 und bis zu einem Durchmesser von 20.000 mm im Abwälzverfahren, darüber im Einzelteilverfahren.

Durch die weltweit für Großverzahnungen einzigartige Kombination aus modernem Maschinenpark mit Hartmetall-Abwälzfräsern und kontrollierten Umgebungstemperaturen erzielen wir bei Bedarf nachweisliche Qualitäten bis zu Klasse 6 nach DIN.

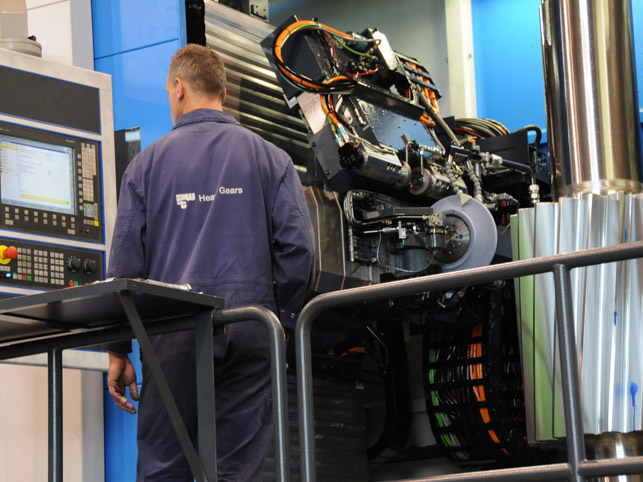

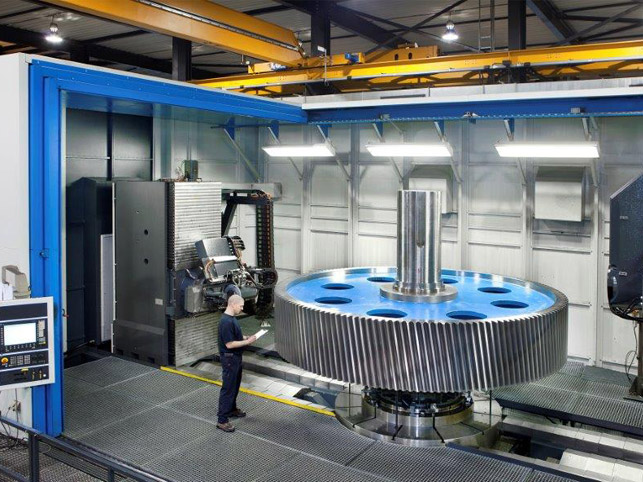

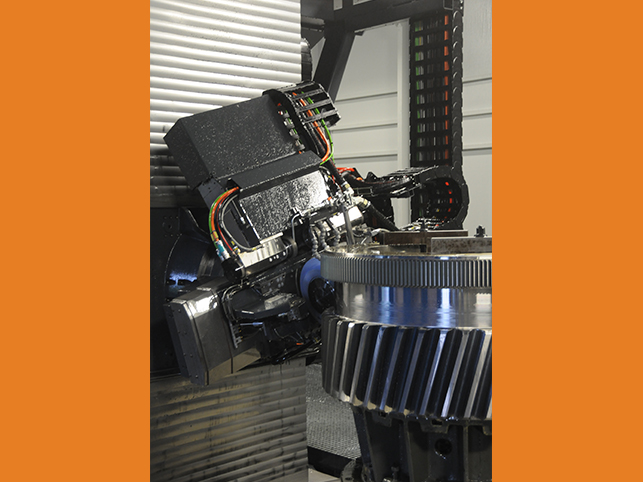

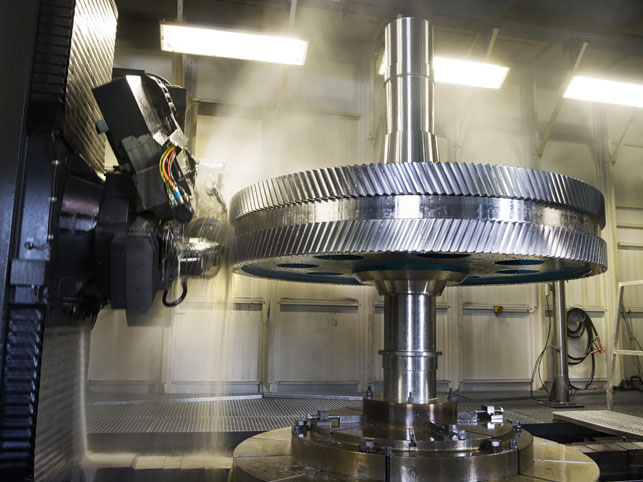

Verzahnungsschleifen

Wir schleifen bei Bedarf Ihre Außenverzahnung bis zu Modul 60 und einem Durchmesser von 6.000mm.

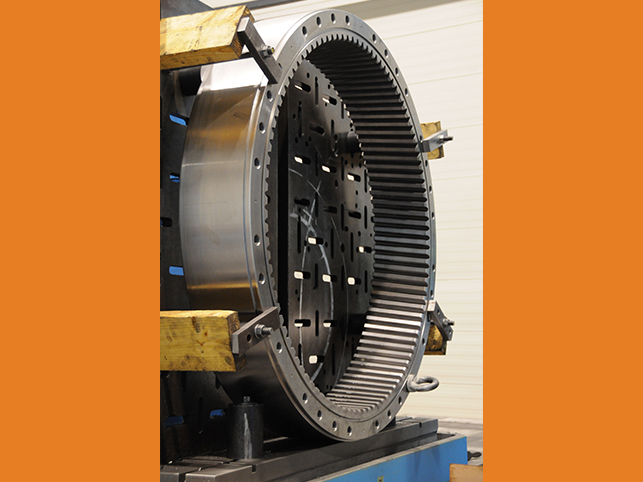

Innenverzahnungen können je nach Modul und Außendurchmesser der Bauteile bis zu 5.200mm geschliffen werden.

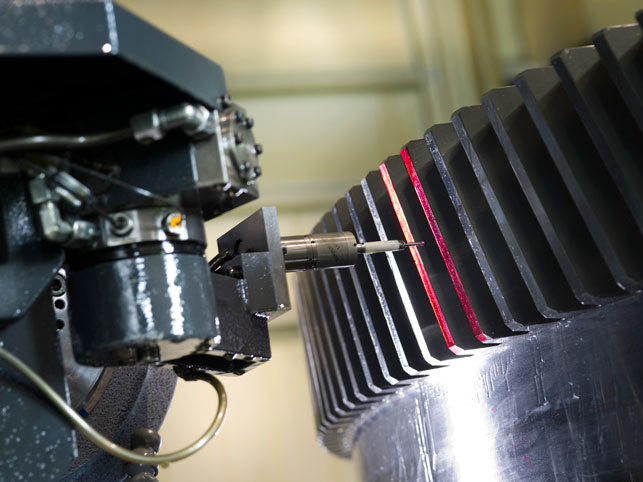

Sie erhalten zu allen geschliffenen Verzahnungen entsprechende Messprotokolle. Wir protokollieren für die Kriterien Flankenlinie, Teilung und Profil je nach Bauteil bis zu Qualität 1 nach DIN.
